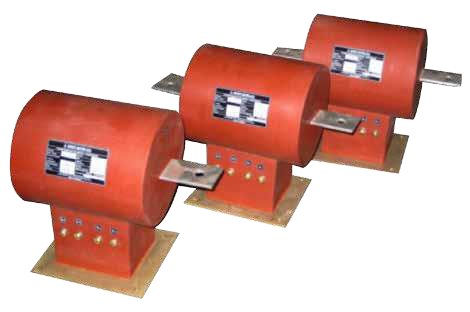

TRANSFORMADOR DE CORRIENTE MEDIDA Y PROTECCION ENCAPSULADOS EN RESINA EPOXICA

CONSTRUCCIÓN:
Son construidos con núcleo de fierro silicoso de grano orientado laminado en frío y con arrollamientos de cobre electrolítico de alto grado de pureza. El núcleo de fierro silicoso (FeSi) y los arrollamientos de cobre electrolítico esmaltados, están inmersos en aceite mineral aislante. El tanque, fabricado con plancha de fierro con una protección anticorrosiva posee empaquetaduras de jebe neopreno resistentes a la acción de aceite aislante. Todos los demás componentes son controlados y fabricados dentro de las especificaciones reconocidas internacionalmente proporcionando las siguientes características en el transformador de corriente: – Gran capacidad de sobrecarga – Gran resistencia dinámica a los cortocircuitos – Elevada resistencia mecánica.

APLICACIÓN:
Los transformadores de corriente, siempre monofásicos son conectados en serie a la línea de circuito cuya corriente se desea medir. Los transformadores de corriente Menautt Electric, después de su puesta en servicio, requiere el mínimo de atención y mantenimiento. Las relaciones de corriente varían desde muy pequeñas (protección) hasta 800Amp, en el primario y 1 a 5 Amp en el secundario.

CARACTERÍSTICAS ELÉCTRICAS:
– Tensión máx. de operación: 12 KV 24 KV 36KV
– Nivel de aislamiento : 34/110 50/150 70/200 Kv Bil
– Frecuencias : 50/60 Hz.
– Factor térmico : 1 a 1.5
– Corriente térmica : 80 x In
– Corriente dinámica : 200 x In

ACCESORIOS:
1. Terminales primarios y secundarios
2. Orejas de izaje
3. Caja terminal secundaria
4. Placa de características
5. Borne de puesta a tierra
6. Válvula de drenaje de aceite
