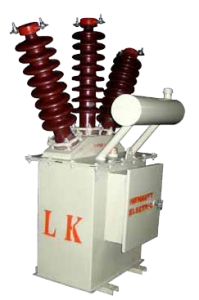

TRANSFORMADORES DE MEDIDA MIXTOS

Los transformadores de distribución de medida mixtos marca MENAUTT ELECTRIC, son utilizados para sistemas trifásicos y monofásicos. Y su función es reducir magnitudes de corriente y tensión existentes a la M.T., a valores para ser censados por medidores, relés o circuitos de control, estos equipos permiten efectuar la medición de energía en el lado de M.T. de una sub-estación de transformación, para realizar balances de energía en diferentes puntos de la red, Medición propia permanente esto para contrastar las mediciones mensuales de las empresas eléctricas, y temporal para efectuar registros que permitan vigilar permanentemente el uso racional de la engría eléctrica.

El transformador de medida mixto esta compuesto de transformadores de tensión y transformadores de corriente dentro de una sola cuba; sumergidos en aceite dieléctrico, el numero de bobinas de tensión y corriente es relacionada con el numero de hilos de M.T, tenemos tres tipos de transformadores Monofásicos y Trifásicos en conexión estrella y delta abierto y son utilizados en Empresas Eléctricas, Mineras, Hoteles, Hospitales, empresas eléctricas y todo tipo de Industrias.
• Todos los transformadores mixtos son diseñados y probados de acuerdo a normas técnicas nacionales e internacionales

ESPECIFICACIONES TÉCNICAS GENERALES
– Los rasgos de fabricación van en niveles de tensión de 10, 13.2, 22.9, 33 Kv, con un rango de tensión máxima de 36 Kv.
– Los rangos de nivel de aislamiento en Kv Bil, van en el orden de 75, 95, 110, 125, 150, 170, 200, 250 Kv. 13
– Los tipos de transformadores son monofásicos, trifásicos conectados en estrella y trifásicos conectados en delta abierto.
– La frecuencia de la red es de 60 Hz.
– La altitud máxima de instalación es de 5,000 m.s.n.m.
– El montaje puede ser en exterior o interior.

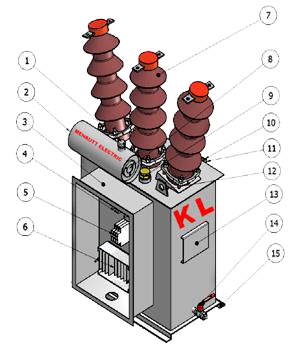

ACCESORIOS
1. Niple de llenado de aceite.
2. Tanque de expansión.
3. Caja bornera.
4. Terminal BT.
5. Termo magnéticos unipolares
6. Seccionador RITZ.
7. Aislador de porcelana para AT.
8. Visor de nivel de aceite.
9. Válvula de sobrepresión.
10. Abrazadera de fijación.
11. Terminal tierra.
12. Oreja de izaje.
13. Placa de características.
14. Válvula de drenaje de aceite.
15. Base de fijación.

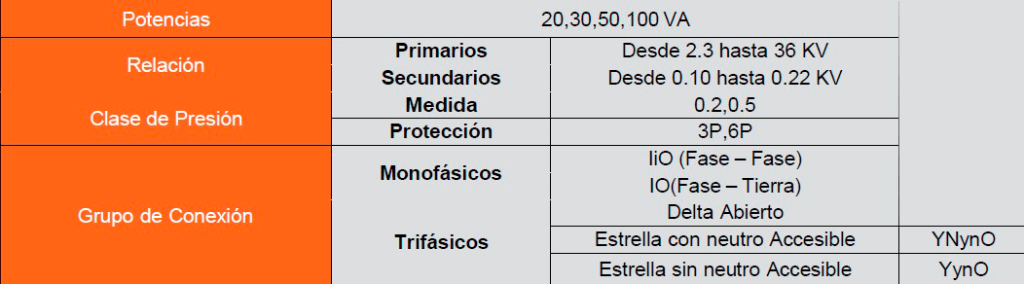

CARACTERISTICAS QUE SE APLICAN PARA TRANSFORMADORES DE TENSION

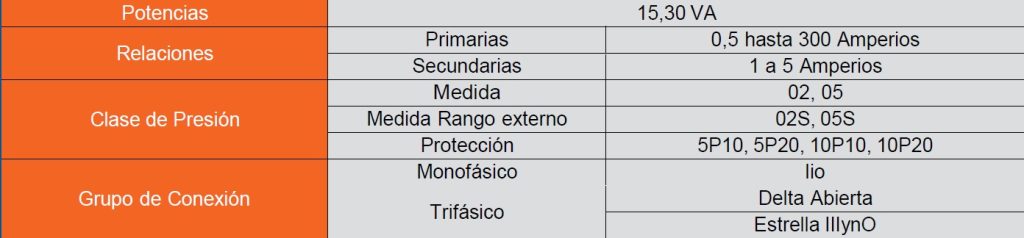

CARACTERISTICAS QUE SE APLICAN PARA TRANSFORMADORES DE CORRIENTE

PRECAUCIONES
• Es importante en la instalación del transformador de medida, que uno de los bornes secundarios de los transformadores de corriente y de tensión del neutro del sistema quede conectado a tierra, con el objeto que estas bobinas no asimilen un potencial peligroso por el efecto capacitivo con respecto a tierra.

• Si una Línea con neutro aislado de tierra se conecta a un transformador mixto de medida trifásico a través de un cable de una determinada longitud, se puede producir sobre tensiones por ferrorresonancia, que puede dañar al transformador de medida en estos casos informar y utilizar un transformador equipado con resistencia antiferrorresonte.

• Para evitar la ferrorresonancia en los transformadores de medida se incrementa un arrollamiento tercuario en conexión triángulo Abierto, entre cuyos terminales se intercala una resistencia antiferrorresonte.

MANTENIMIENTO
• Es importante llevar un control periódico de rigidez del aceite para garantizar el buen funcionamiento del equipo en la parte interna.
• Limpiar periódicamente la parte externa
dependiendo del grado de contaminación del lugar donde se encuentre el equipo.
• Verificar que el nivel de aceite se encuentre
correcto.
• Verificar el grado de corrosión de la cuba para
programar su mantenimiento.
• Reajuste de los empalmes primarios y secundarios para evitar posibles falsos contactos.
• Medir el valor de la resistencia de aislamiento
de los arrollamientos con respecto a masa.
• Medir la resistencia de los pozos a tierra,
recomendamos que tenga: Rt ≤ Ω.

PRUEBAS DE CLASE DE PRECISIÓN Y DE RUTINAS DEL TRANSFORMADORER MIXTO DE MEDIDA

MENAUTT ELECTRIC tiene un proceso de control de calidad que garantiza que los equipos que llegan al laboratorio de pruebas después de haber

pasado pruebas parciales en las diferentes áreas del proceso de fabricación, pasarán con éxito las pruebas de clase y de rutina.
Para realizar pruebas de clase de precisión contamos con instrumentos MARCA ZERA para transformador de corriente y de tensión de las siguientes características:
CT Measuring Unit WM303I 209564500 19” RACK
– Mounted. Model. Technical DATA:
2test corrent. Imputa. Soma……… 10, 5 Amperios Measuring Ranges 10, 5, 2, 1, 05, 02, 01 A
Software 100090705
PT Measuring Uniot – WM303V 209397500 19” ” RACK – Mounted . Model
Techical DATA:
02 test voltage. Imput . 2. …….. V
Measuring Ranges 480, 240, 120, 60, 30, 15, 7.5,
3.75 Voltios
Sofware 100090704

• Equipos con transformador patrones de clase 0.1 y en las cargas normalizadas con lo que estamos en condiciones de garantizar nuestros equipos.
• Para realizar pruebas de rutina contamos con equipos calibradores y certiifcados, a continuación las detallamos:
– Medición de resistencia de aislamiento.
– Medición de resistencia de los arrollamientos.
– Medición de la relación de transformación.
– Medición de rigidez del aceite.
– Medición de la polaridad y grupo de conexión.
– Prueba de tensión aplicada.
– Prueba de tensión inducida.
– Prueba de espesor de pintura.

• Nuestros transformadores de medida son distribuidos en las tres regiones de nuestro país y fuera del mismo, vienen operando satisfactoriamente desde el año 1999, nuestros equipos han tolerado eficientemente a través del tiempo los diversos climas y altitudes sin comprometer la buena performance que tienen.
