CARACTERÍSTICAS  GENERALES:

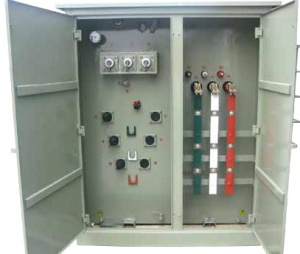

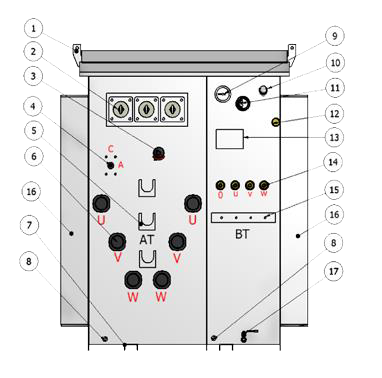

Los  transformadores  tipo  pedestal  están  conformados  por  una  cabina  metálica  en  techo  inclinado  y compuesto de dos módulos uno donde se aloja la parte activa del transformador y la otra que tiene dos compartimientos uno de media tensión (lado  izquierdo)  y la otra de baja tensión (lado  derecho), en la mitad lleva un separador de metal y en la parte frontal dos puertas enclavadas una que protege la media tensión y la otra baja tensión. Estos  transformadores  constituyen  toda  una  subestación  completa  con  un  sistema  autoprotegido  que brinda mucha seguridad en su funcionamiento.

Existen dos tipos de aislamiento de tipo terminal y de tipo anillo, el tipo terminal consta de un circuito de M.T que culmina en el transformador por lo tanto sólo lleva tres aisladores, en el tipo anillo los terminales de  M.T  son  de  seis  aisladores,  montados  en  forma  tal  que  permite  que  la  media  tensión  contiene  sin interrupción alimentando transformadores similares, aun cuando el transformador este fuera de operación.

 NÚCLEO
Los núcleos de nuestros transformadores son de acero silicoso de grano orientado, laminado en frío de alta permeabilidad magnética. Tiene un espesor de 0.27mm. El corte es de 45° para obtener buen flujo magnético y bajas pérdidas, las chapas cortadas van apiladas una sobre otra formando escalones para conseguir una sección circular sólida y evitar intensidad de vacío y ruido.

 EQUIPAMIENTO
Interruptor, seccionador bajo cargo de dos a cuatro posiciones  este accesorio se encuentra dentro de la cuba, maniobrarla sólo con pértiga de gancho retractil. Aislador  de  tipo  pozo  corto  (bushing  well),  adosado  en  el  lado  frontal  del  transformador,  tiene  un alojamiento  en  el  que  se  inserta  el  conector  interfase  bushing  Insert  para  luego  conectarse  a  este  el terminal tipo codo premoldeado. Conector  interfase  –  Bushing  Insert,  estos conectores sirven de interfase para relacionar la conexión entre el aislador tipo pozo con el conector tipo codo premoldeado. Conector tipo codo bajo carga.,  el conector tipo codo permite acoplar el cable de acometida de media tensión con el aislador conector interfase Bushing Insert.

 BASES PORTA FUSIBLES SUMERGIDOS EN ACEITE
Los  porta  fusibles  unipolares  permiten  el  fácil  cambio  de  los  fusibles  limitables  e  intensidad  en  el  tubo seco. DRY WELL o los fusibles de expulsión BAY-O-NET, que se alojan en su extremo interior los porta fusibles están fijados en la parte frontal del transformador.

 FUSIBLES
Los fusibles limitadores de corriente se alojan en los porta fusibles, DRY WELL constan de un tubo teflón con filamento externo y terminales de bronce plateado. Los  fusibles  de  tipo  expulsión  se  alojan  en  los  porta  fusibles  BAY-O-NET,  en  serie  con  fusibles  de aislamiento proporcionando una protección adicional, durante un falla en el equipo.
